مرحبًا يا من هناك! بصفتي مورد لمراكز تصنيع القنوات ، تلقيت الكثير من الأسئلة مؤخرًا حول كيفية قياس استقامة المحاور في هذه الآلات. لذلك ، اعتقدت أنني سأجمع منشور المدونة هذا لمشاركة بعض الأفكار والنصائح حول هذا الموضوع.
لماذا تستمر الاستقامة
قبل أن نغوص في أساليب القياس ، دعونا نتحدث بسرعة عن سبب أهمية الاستقامة في مركز تصنيع القنوات. يؤثر استقامة المحاور بشكل مباشر على دقة ودقة عملية الآلات. إذا لم تكن المحاور مستقيمة ، فقد تؤدي إلى أخطاء في المنتج النهائي ، مثل عدم دقة الأبعاد ، ومشاكل الانتهاء من السطح ، وحتى ارتداء الأدوات. لذلك ، فإن ضمان استقامة المحاور أمر بالغ الأهمية لإنتاج أجزاء عالية الجودة.
أدوات قياس
هناك العديد من الأدوات التي يمكنك استخدامها لقياس استقامة المحاور في مركز تصنيع القنوات. فيما يلي بعض من أكثرها شيوعًا:
نظام محاذاة الليزر
يعد نظام محاذاة الليزر أحد أكثر الطرق دقة وكفاءة لقياس استقامة المحاور. إنه يعمل عن طريق انبعاث شعاع ليزر على طول المحور وقياس انحراف الحزمة من خط مستقيم. يتكون النظام عادة من جهاز إرسال ليزر ومستقبل ووحدة تحكم. ينبعث جهاز الإرسال شعاع الليزر ، ويكتشف جهاز الاستقبال موضع الحزمة. ثم يحسب وحدة التحكم الانحراف ويعرض النتائج.
مؤشر التقويد والاتصال الهاتفي
يعد مؤشر الاستقامة والاتصال وسيلة بسيطة وفعالة من حيث التكلفة لقياس استقامة المحاور. يتم وضع atterededge على طول المحور ، ويتم استخدام مؤشر الطلب لقياس انحراف المحور من atterededge. عادةً ما يتم تثبيت مؤشر الطلب على قاعدة مغناطيسية ، مما يسمح بوضعه بسهولة على الجهاز.
المسطح البصري و Autocollimator
يعد المسطح البصري و Autocollimator طريقة دقيقة أخرى لقياس استقامة المحاور. الشقة البصرية عبارة عن سطح مسطح مصقول يستخدم كمرجع. يتم استخدام Autocollimator لقياس الزاوية بين الشقة البصرية والمحور. عن طريق قياس الزاوية في نقاط مختلفة على طول المحور ، يمكنك حساب استقامة المحور.
إجراءات القياس
الآن بعد أن تحدثنا عن أدوات القياس ، دعنا نتجاوز إجراءات القياس. فيما يلي الخطوات العامة لقياس استقامة المحاور في مركز تصنيع القنوات:
إعداد الجهاز
قبل البدء في القياس ، تحتاج إلى إعداد الجهاز. تأكد من أن الآلة نظيفة وخالية من أي حطام. تحقق من مستويات التشحيم وتأكد من معايرة الجهاز بشكل صحيح. يجب عليك أيضًا تسخين الماكينة لبضع دقائق للتأكد من أنها تعمل عند درجة حرارة مستقرة.
قم بتركيب أداة القياس
بمجرد تحضير الماكينة ، تحتاج إلى تركيب أداة القياس. إذا كنت تستخدم نظام محاذاة الليزر ، فأنت بحاجة إلى تثبيت جهاز الإرسال والمستقبل على الجهاز. إذا كنت تستخدم مؤشرًا مستقيمًا وطلبًا ، فأنت بحاجة إلى تثبيت stisteredge على طول المحور ومؤشر الطلب على الجهاز. إذا كنت تستخدم مسطحًا بصريًا وذاتيًا ، فأنت بحاجة إلى تثبيت الشقة البصرية على الجهاز والذاتية على سطح مستقر.
خذ القياسات
بمجرد تثبيت أداة القياس ، يمكنك البدء في أخذ القياسات. إذا كنت تستخدم نظام محاذاة الليزر ، فأنت بحاجة إلى اتباع التعليمات التي قدمتها الشركة المصنعة لاتخاذ القياسات. إذا كنت تستخدم مؤشرًا مستقيمًا واتصلًا ، فأنت بحاجة إلى نقل مؤشر الطلب على طول المحور وتسجيل القراءات في نقاط مختلفة. إذا كنت تستخدم مسطحًا بصريًا وذاتيًا ، فأنت بحاجة إلى إجراء قياسات في نقاط مختلفة على طول المحور وحساب الاستقامة باستخدام برنامج Autocollimator.
تحليل النتائج
بمجرد إجراء القياسات ، تحتاج إلى تحليل النتائج. إذا كانت القياسات ضمن نطاق التسامح المقبول ، فستكون المحاور مستقيمة. إذا كانت القياسات خارج نطاق التسامح المقبول ، فأنت بحاجة إلى إجراء تعديلات على الجهاز لتصحيح الاستقامة.
نصائح لقياسات دقيقة
فيما يلي بعض النصائح لمساعدتك في الحصول على قياسات دقيقة عند قياس استقامة المحاور في مركز آلات الجنح:
استخدم أدوات قياس عالية الجودة
يعد استخدام أدوات القياس عالية الجودة أمرًا ضروريًا للحصول على قياسات دقيقة. تأكد من استخدام الأدوات التي يتم معايرتها ولديها مستوى عالٍ من الدقة.
اتبع تعليمات الشركة المصنعة
عند استخدام أداة قياس ، تأكد من اتباع تعليمات الشركة المصنعة. سيضمن ذلك أنك تستخدم الأداة بشكل صحيح والحصول على قياسات دقيقة.
خذ قياسات متعددة
إن أخذ قياسات متعددة في نقاط مختلفة على طول المحور سيساعدك على الحصول على صورة أكثر دقة لاستقامة المحور. تأكد من إجراء قياسات على فترات منتظمة وتسجيل القراءات.
تحقق من العوامل البيئية
يمكن أن تؤثر العوامل البيئية ، مثل درجة الحرارة والرطوبة والاهتزاز ، على دقة القياسات. تأكد من أخذ هذه العوامل في الاعتبار عند أخذ القياسات وضبط القياسات وفقًا لذلك.
خاتمة
يعد قياس استقامة المحاور في مركز Machining جزءًا مهمًا من ضمان دقة ودقة عملية الآلات. باستخدام أدوات القياس الصحيحة واتباع إجراءات القياس المناسبة ، يمكنك التأكد من أن المحاور مستقيمة وأن الجهاز ينتج أجزاء عالية الجودة.

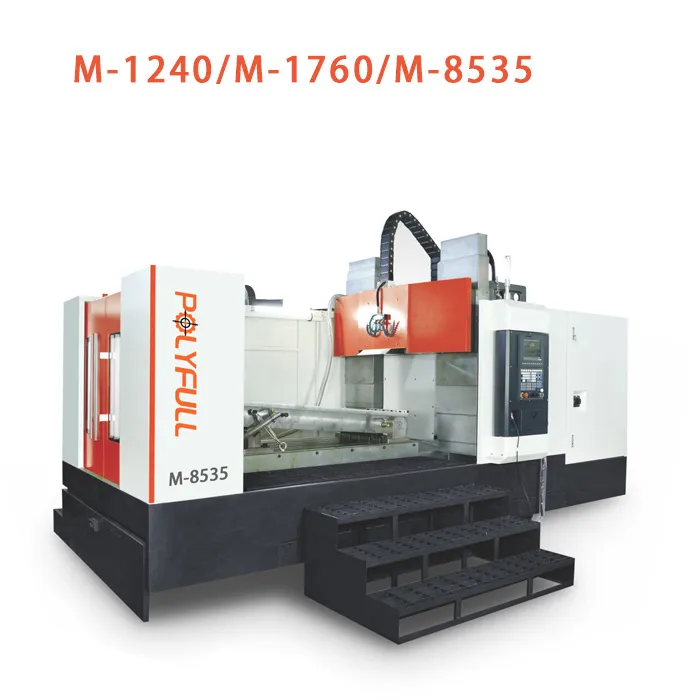

إذا كنت في السوق لمركز Machining Gantry ، فنحن نقدم مجموعة من الآلات عالية الجودة ، بما في ذلكالمركز الدقيق للآلات الدقةومركز عالي صلابة المركز الصلبة للسكك الحديدية، ومركز عات. تم تصميم أجهزتنا لتوفير دقة ودقة عالية ، ونحن نقدم دعمًا ممتازًا للعملاء لمساعدتك في الحصول على أقصى استفادة من جهازك.
إذا كان لديك أي أسئلة أو ترغب في معرفة المزيد عن مراكز تصنيع Gantry الخاصة بنا ، فالرجاء عدم التردد في الاتصال بنا. يسعدنا مساعدتك في العثور على الجهاز المناسب لاحتياجاتك والإجابة على أي أسئلة قد تكون لديكم.
مراجع
- "كتيب مركز الآلات" - دليل شامل لمراكز الآلات وتشغيلها.
- "تقنيات قياس الدقة" - كتاب عن التقنيات المختلفة المستخدمة لقياس الدقة في التصنيع.
- أدلة الشركة المصنعة لأدوات القياس المستخدمة في منشور المدونة هذا.
