كمورد لمراكز تصنيع القنوات ، كان لي شرف مشاهدة الدور الحاسم الذي تلعبه هذه الآلات في التصنيع الحديث. الدقة الهندسية هي حجر الزاوية في أداء مركز آلات Gantry ، مما يؤثر بشكل مباشر على جودة الأجزاء المعنية. في هذه المدونة ، سوف أتعمق في مؤشرات الدقة الهندسية الرئيسية الضرورية لفهم وتقييم إمكانيات أدوات الآلات المتقدمة هذه.
دقة الحركة الخطية
واحدة من الجوانب الأساسية لدقة الهندسة المعنية بمركز Gantry هي دقة الحركة الخطية. ويشمل ذلك دقة تحديد المواقع والتكرار على طول المحاور الخطية (عادةً محاور X و Y و Z).
دقة تحديد المواقع
تشير دقة تحديد المواقع إلى قدرة الجهاز على الانتقال إلى موضع محدد ضمن تسامح معين. يتم قياسه عادةً كأقصى انحراف بين الموضع المُقدم والموضع الفعلي لجدول الجهاز أو المغزل. على سبيل المثال ، إذا أوامر وحدة التحكم في الجدول للانتقال إلى موضع 100 مم على طول المحور X - ، فقد ينحرف الموضع الفعلي قليلاً عن هذه القيمة. سيكون لمركز Machining Gantry عالي الجودة خطأ في تحديد المواقع ، وغالبًا ما يكون في حدود عدد قليل من ميكرومتر. هذه الدقة أمر بالغ الأهمية لضمان صحة الأجزاء الآلية. في الصناعات مثل الفضاء والسيارات ، حيث تكون التحملات الضيقة مطلوبة ، يمكن أن يؤدي خطأ تحديد المواقع الصغير إلى أجزاء لا تتناسب معًا بشكل صحيح أو لا تفي بمواصفات الأداء.
التكرار
التكرار هو قدرة الجهاز على العودة إلى نفس الموضع عدة مرات بدرجة عالية من الاتساق. يتم قياسه كأقصى تباين في المواضع الفعلية عندما يتم أمر الجهاز بالانتقال إلى نفس الموضع بشكل متكرر. التكرار الجيد ضروري للإنتاج الضخم ، لأنه يضمن أن يتم تشكيل كل جزء في الدفعة بنفس الأبعاد. على سبيل المثال ، في إنتاج مكونات المحرك ، إذا كان مركز Machining Gantry لديه ضعف التكرار ، فقد يكون لكل جزء أبعاد مختلفة قليلاً ، والتي يمكن أن تؤثر على الأداء الكلي وموثوقية المحرك.
استقامة
الاستقامة هو مؤشر دقة هندسية حيوية أخرى. ويشير إلى استقامة الحركة الخطية على طول كل محور. هناك نوعان رئيسيان من الاستقامة يتم قياسهما عادة: الاستقامة الرأسية والاستقامة الأفقية.
استقامة رأسية
يقيس الاستقامة العمودية كيف يتحرك الماكينة مباشرة في الاتجاه العمودي (عادة على طول المحور z -). يمكن أن يؤدي أي انحراف عن مسار رأسي مستقيم تمامًا إلى أجزاء لها تفتق أو لا تكون عموديًا على سطح العمل. على سبيل المثال ، عند تصنيع سطح مسطح على قطعة عمل ، إذا كان المحور Z - يحتوي على استقامة رأسية ضعيفة ، فقد لا يكون السطح المشغل مسطحًا حقًا ، مما قد يسبب مشاكل في عمليات التجميع اللاحقة.
استقامة أفقية
يرتبط الاستقامة الأفقية باستقامة الحركة على طول محاور X و Y. يمكن أن يؤدي الانحراف في الاستقامة الأفقية إلى أجزاء ذات أبعاد غير صحيحة في المستوى الأفقي. في تصنيع القوالب الدقيقة ، على سبيل المثال ، يمكن أن يؤدي الاستقامة الأفقية الضعيفة إلى قوالب لا تنتج أجزاء ذات الشكل الصحيح ، مما يؤدي إلى عيوب في المنتجات المقولبة.
عمودية
عمودي هو مقياس الزاوية بين محورين من مركز تصنيع القنوات. من الأهمية بمكان أن تكون محاور X و Y و Z عموديًا على بعضها البعض داخل تسامح صغير جدًا. إذا لم تكن المحاور عموديًا ، فستكون الأجزاء المشهية لها أخطاء زاوية. على سبيل المثال ، في إنتاج قطع العمل المستطيلة ، إذا لم تكن محاور X و Y عموديًا ، فلن تكون زوايا الشغل 90 درجة ، والتي يمكن أن تؤثر على ملاءمتها ووظائفها. في الصناعات التي تحتاج إلى تجميعها على وجه التحديد ، مثل تصنيع الإلكترونيات ، يمكن أن تؤدي أخطاء العمودية إلى أجزاء لا تتماشى بشكل صحيح ، مما يؤدي إلى خلل المنتجات.
تسطيح العمل
يعد تسطيح العمل مؤشر دقة هندسية مهم. يوفر محمية العمل الأساس لقطعة العمل أثناء الآلات. إذا لم تكن القابلة للاتصال بها مسطحة ، فقد لا يتم عقد قطعة العمل في وضع مستقر ومستوى ، مما قد يؤدي إلى أخطاء في الآلات. يمكن أن يسبب قابلية العمل غير المسطحة قوى قطع غير متساوية أثناء الآلات ، مما يؤدي إلى أجزاء ذات أبعاد غير متسقة. بالإضافة إلى ذلك ، يمكن أن يؤدي أيضًا إلى تآكل مبكر لأدوات القطع. لضمان تسطيح جيد ، عادةً ما يكون قابلاً للعمل مصنوعًا من مواد عالية الجودة ويخضع لعمليات التشغيل الدقيقة والطحن.
RUN RUN - OUT
Run Run - Out هو انحراف دوران المغزل من مسار دائري مثالي. هناك نوعان رئيسيان من تشغيل المغزل - Out: Radial Run - Out و Axial Run - Out.
الجري الشعاعي - خارج
الجري الشعاعي - Out هو انحراف دوران المغزل في الاتجاه الشعاعي. يمكن أن يتسبب في تحرك أداة القطع في مسار غير منتظم أثناء الآلات ، مما يؤدي إلى أجزاء ذات أسطح خشنة وأبعاد غير صحيحة. على سبيل المثال ، عند حفر الثقوب ، يمكن أن يتسبب الركض الشعاعي - في أن تكون الثقوب خارج الجولة أو قطرها أكبر مما هو محدد.
تشغيل محوري - خارج
الركض المحوري - الخروج هو انحراف دوران المغزل في الاتجاه المحوري. يمكن أن يؤثر على عمق القطع أثناء الآلات ويمكن أن يسبب مشاكل مثل التشطيبات السطحية غير المتسقة وعمق الثقب غير الدقيق. في إنتاج التروس ، على سبيل المثال ، يمكن أن يؤدي تشغيل AXIAL -OUT إلى تروس ذات ملامح أسنان غير صحيحة ، والتي يمكن أن تؤثر على نعومة التعرق والأداء العام لنظام التروس.
دقة الزاوي
الدقة الزاوية مهمة لمراكز تصنيع القنوات القادرة على إجراء عمليات الآلات الزاوية ، مثل الطحن بزاوية أو ثقوب الحفر بزاوية محددة. إنه يشير إلى دقة قدرة الجهاز على وضع المغزل أو الشغل بزاوية محددة. الدقة الزاوية الجيدة هي أمر بالغ الأهمية لتطبيقات مثل إنتاج التروس المشطبة والمكونات الهيكلية الزاوية. يمكن أن يؤدي أي انحراف في الدقة الزاوية إلى أجزاء لا تتناسب مع بعضها البعض بشكل صحيح أو لا تفي بمعايير الأداء المطلوبة.
التأثير على العوامل على الدقة الهندسية
يمكن أن تؤثر هناك عدة عوامل على الدقة الهندسية لمركز تصنيع القنوات. تلعب جودة المكونات الميكانيكية للجهاز ، مثل قضبان الدليل ، ومسامير الكرة ، والمحامل ، دورًا مهمًا. من المرجح أن توفر مكونات الجودة عالية الجودة حركة دقيقة ومستقرة. نظام التحكم في الماكينة له تأثير كبير. يمكن لنظام التحكم المتطور التعويض عن بعض الأخطاء الهندسية وضمان حركة أكثر دقة. بالإضافة إلى ذلك ، يمكن أن تؤثر العوامل البيئية مثل درجة الحرارة والرطوبة على الدقة الهندسية. يمكن أن تتسبب التغيرات في درجة الحرارة في توسيع مكونات الماكينة أو تقلصها ، مما يؤدي إلى تغييرات الأبعاد والأخطاء في الحركة. لذلك ، غالبًا ما يكون من الضروري تشغيل مراكز تصنيع القنوات في بيئة خاضعة للرقابة للحفاظ على دقتها الهندسية.
أهمية الدقة الهندسية في صناعات مختلفة
تختلف أهمية الدقة الهندسية عبر الصناعات المختلفة. في صناعة الطيران ، حيث تكون السلامة والأداء ذات أهمية قصوى ، هناك حاجة إلى مراكز تصنيع القنوات ذات الدقة الهندسية العالية للغاية. يجب تشكيل المكونات المستخدمة في الطائرات ، مثل شفرات التوربينات والأجزاء الهيكلية ، مع التحمل الضيق للغاية لضمان الأداء السليم والسلامة. في صناعة الأجهزة الطبية ، تعتبر الدقة أمرًا بالغ الأهمية أيضًا. على سبيل المثال ، يجب تشكيل عمليات الزرع الطبية بدقة عالية لضمان ملاءمة وتوافق مع جسم الإنسان. في صناعة الإلكترونيات الاستهلاكية ، حيث التصغير هو الاتجاه ، يتم استخدام مراكز تصنيع القنوات لإنتاج مكونات صغيرة ودقيقة ، والدقة الهندسية ضرورية لضمان وظائف وموثوقية هذه الأجهزة.

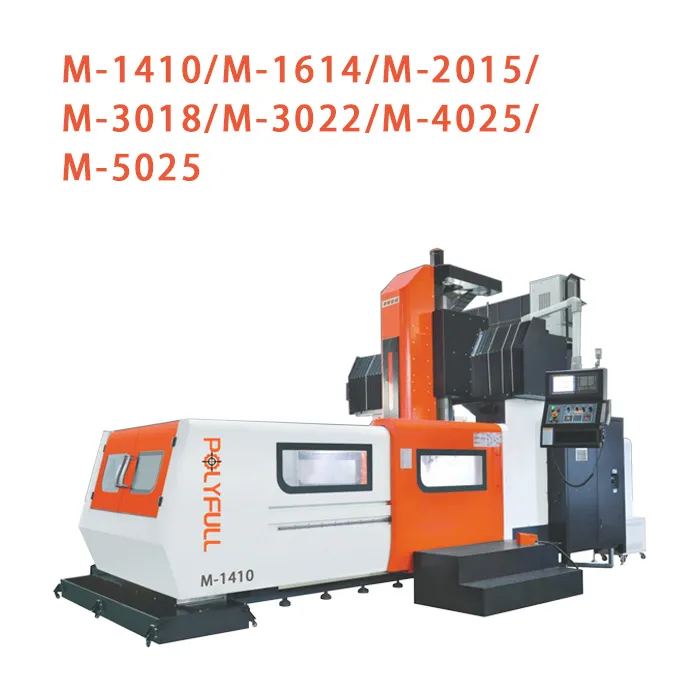

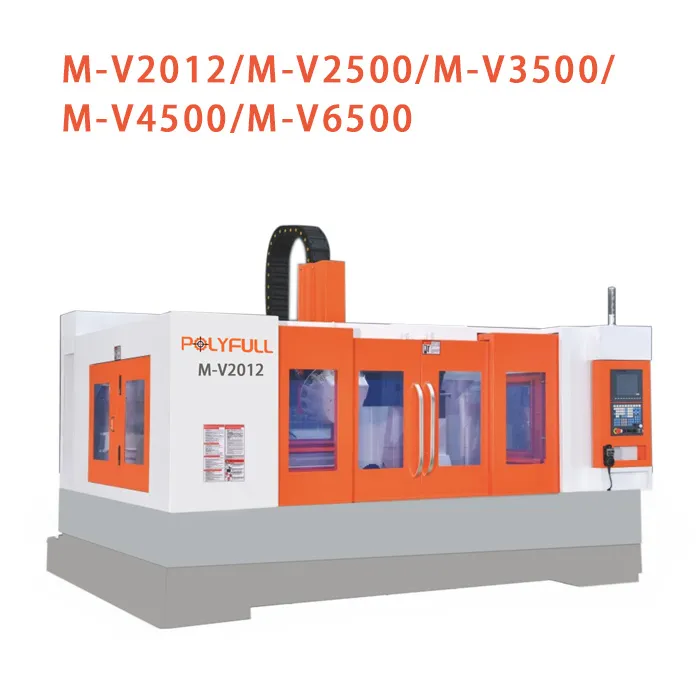

كمورد لمراكز تصنيع القنوات ، نتفهم أهمية مؤشرات الدقة الهندسية هذه. ملكنامركز معالجة ملفات تعريف Gantryومركز آلات نوع الجنود، ومركز عالي صلابة المركز الصلبة للسكك الحديديةتم تصميمها وتصنيعها مع أعلى معايير الدقة الهندسية في الاعتبار. نحن نستخدم عمليات التصنيع المتقدمة والمواد ذات الجودة العالية لضمان أن أجهزتنا يمكن أن تلبي المتطلبات الصعبة لمختلف الصناعات.
إذا كنت في السوق لمركز Machining Gantry وتبحث عن آلة ذات دقة هندسية ممتازة ، فإننا ندعوك للاتصال بنا للحصول على مناقشة مفصلة. يمكن لفريق الخبراء لدينا تزويدك بمزيد من المعلومات حول منتجاتنا ويساعدك على اختيار مركز Machining المناسب لتلبية احتياجاتك المحددة.
مراجع
- سميث ، ج. (2018). تقنية الآلات الدقيقة. الناشر: ABC Press.
- جونسون ، ر. (2020). الدقة الهندسية في التصنيع. Journal of Manufacturing Science ، 25 (3) ، 123 - 135.
- براون ، أ. (2019). التقدم في تصميم مركز آلات Gantry. وقائع المؤتمر الدولي للتصنيع ، 45 - 52.
