مرحبًا يا من هناك! كمورد لمراكز الآلات الرأسية ، غالبًا ما يتم سؤالني عن تكوين أنف المغزل لهذه الآلات. إنه جانب حاسم يمكن أن يؤثر بشكل كبير على أداء وقدرات مركز الآلات الرأسي. لذلك ، دعنا نغوص في وتكشف ما يدور حوله تكوين أنف المغزل.
أولاً ، ما هو بالضبط أنف المغزل؟ حسنًا ، إنه جزء من المغزل حيث يتم إرفاق حامل الأداة. فكر في الأمر كواجهة بين الجهاز وأداة القطع. يحدد تكوين أنف المغزل نوع حاملي الأدوات التي يمكن استخدامها ، وحجم وشكل الأدوات التي يمكن استيعابها ، والصلابة الكلية ودقة عملية الآلات.
هناك عدة أنواع مختلفة من تكوينات أنف المغزل شائعة الاستخدام في مراكز الآلات الرأسية. واحدة من الأكثر شعبية هو تكوين CAT (الأدوات التلقائية المخروطية). تستخدم مغزل القط واجهة مدببة لتأمين حامل الأداة. عادةً ما تكون زاوية تفتق 7:24 ، مما يعني أنه لكل 24 وحدة من الطول على طول التفتت ، هناك تغيير في 7 وحدة في القطر. يوفر هذا التصميم اتصالًا قويًا وموثوقًا بين المغزل وحامل الأدوات ، مما يتيح نقل عزم الدوران العالي وتحديد المواقع الدقيقة للأدوات.
تكوين أنف المغزل الشائع الآخر هو تكوين BT (كبير الزائد). يشبه مغزل BT مع مغزل CAT لأنه يستخدم أيضًا تفتقًا 7:24 ، ولكن يحتوي على سطح ملامسة إضافي على شفة حامل الأداة. تساعد نقطة التلامس الإضافية هذه على زيادة صلابة واجهة حامل الأدوات ، وتقليل الاهتزاز وتحسين دقة الآلات. غالبًا ما يُفضل تكوين BT لتطبيقات الآلات عالية السرعة والختمة.
ثم هناك تكوين HSK (Hohlschaftkegel). على عكس مغزل CAT و BT ، الذي يستخدم واجهة مدببة ، يستخدم HSK Spindle تصميم تفتق مجوف. يحمل حامل أداة HSK تفتقًا قصيرًا وسميكًا بنسبة 1:10 ، ويتم تعليقه في مكانه بواسطة شريط رسم يسحب حامل الأداة إلى المغزل. يوفر تكوين HSK العديد من المزايا ، بما في ذلك القدرات عالية السرعة والتوازن الممتاز وأوقات تغيير الأدوات المحسنة. يتم استخدامه بشكل شائع في عمليات التصنيع عالية السرعة والآلات الدقيقة.
لذا ، كيف تختار تكوين أنف المغزل الصحيح لمركز الآلات الرأسي؟ حسنًا ، يعتمد ذلك على عدة عوامل. أحد أهم العوامل هو نوع عمليات الآلات التي ستقوم بها. إذا كنت تقوم في الغالب بالآلات الشاقة مع أدوات القطع الكبيرة ، فقد يكون Cat أو Bt Spindle اختيارًا جيدًا. يمكن لهذه المغزل التعامل مع عزم الدوران العالي وتوفير منصة مستقرة لعمليات الخشنة. من ناحية أخرى ، إذا كنت تقوم بالتصنيع عالي السرعة أو عمل الانتهاء من الدقة ، فقد تكون مغزل HSK أكثر ملاءمة. إن إمكانات HSK Spindle عالية السرعة والتوازن الممتاز تجعلها مثالية لهذه الأنواع من التطبيقات.
عامل آخر يجب مراعاته هو توافق تكوين أنف المغزل باستخدام أدواتك الحالية. إذا كان لديك بالفعل مجموعة من حاملي الأدوات في تكوين معين ، فقد يكون من المنطقي اختيار مركز تصنيع عمودي مع نفس تكوين أنف المغزل لتجنب الاضطرار إلى شراء أدوات جديدة.
التكلفة هي أيضا اعتبار مهم. يمكن أن تختلف تكوينات أنف المغزل المختلفة في السعر ، مع كون تكوين HSK عمومًا أغلى من تكوينات CAT أو BT. ستحتاج إلى وزن فوائد كل تكوين مقابل التكلفة لتحديد أي واحد هو الأنسب لميزانيتك.

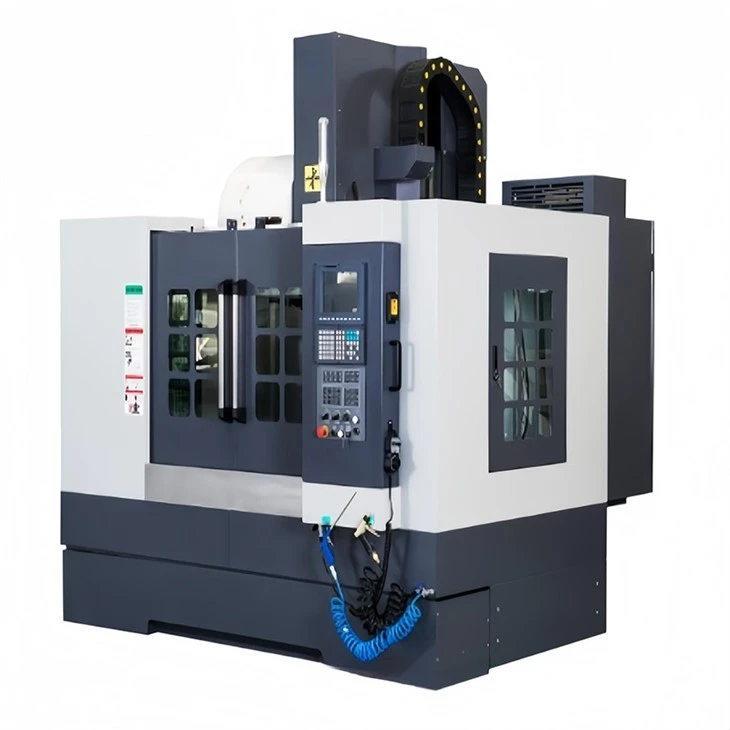

في شركتنا ، نقدم مجموعة واسعة من مراكز الآلات الرأسية مع تكوينات أنف المغزل المختلفة لتلبية الاحتياجات المتنوعة لعملائنا. سواء كنت تبحث عنمراكز الآلات الرأسية الكبيرةللآلات الشاقة أو أمركز تصنيع عمودي ثنائي المحور شديد الصلابةمن أجل العمل الدقيق ، قمنا بتغطيتك. لدينا أيضامخرطة CNC السكك الحديدية الخطيةالخيارات المتاحة لأولئك الذين يحتاجون إلى حل آلي أكثر تنوعا.
فريق الخبراء لدينا دائمًا على استعداد لمساعدتك في اختيار مركز الآلات الرأسي الصحيح وتكوين أنف المغزل لمتطلباتك المحددة. يمكننا تزويدك بمعلومات مفصلة حول ميزات وفوائد كل تكوين ، بالإضافة إلى تقديم المشورة بشأن اختيار الأدوات وصيانتها.
إذا كنت في السوق من أجل مركز للآلات الرأسية ، فسنود أن نسمع منك. اتصل بنا اليوم لبدء المحادثة حول احتياجات الآلات الخاصة بك. نحن واثقون من أنه يمكننا تزويدك بمركز آلات رأسي عالي الجودة سيفي بتوقعاتك ويساعدك على نقل عمليات الآلات إلى المستوى التالي.
في الختام ، فإن تكوين أنف المغزل لمركز الآلات الرأسي هو عامل حاسم يمكن أن يكون له تأثير كبير على أداء الجهاز وقدراته. من خلال فهم الأنواع المختلفة من تكوينات أنف المغزل المتاحة واختيار ما هو مناسب لاحتياجاتك المحددة ، يمكنك التأكد من أن مركز الآلات الرأسي يعمل في أفضل حالاته ويسلم النتائج التي تبحث عنها.
مراجع
- "دليل مركز الآلات" ، Industrial Press Inc.
- "تكنولوجيا الآلات CNC" ، جمعية مهندسي التصنيع
